Filtration PONTEC MULTICLEAR 5000 pour un bassin de 4500 litres sans poissons et 2250 litres avec poissons

Débit max : 1500l/h

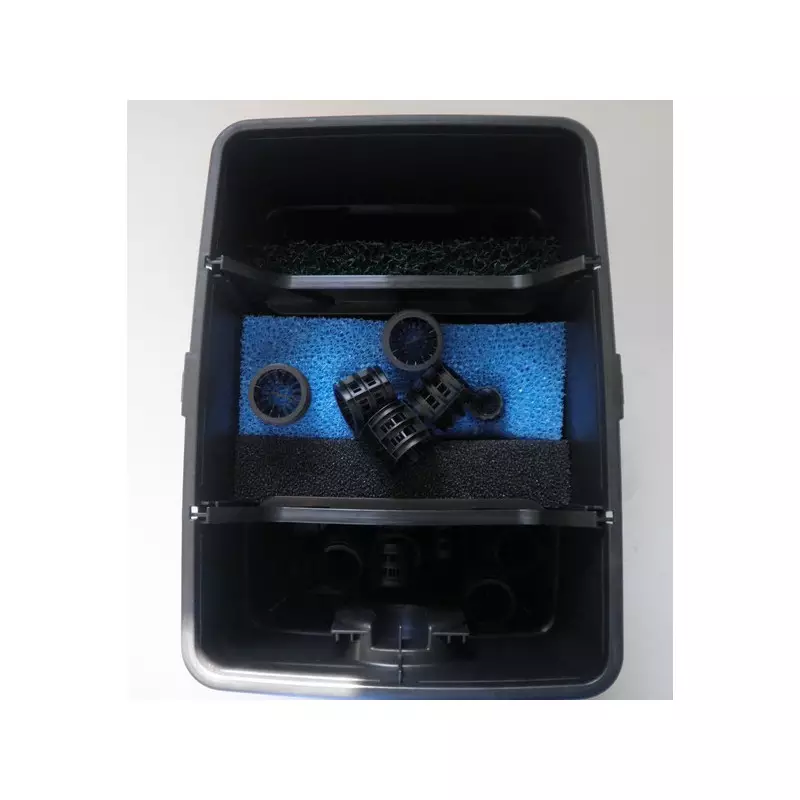

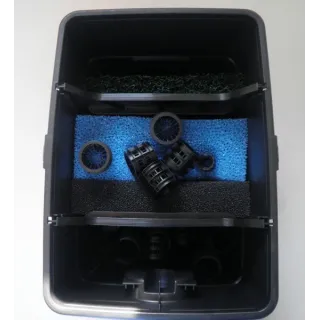

Filtration PONTEC MULTICLEAR 5000

le MULTICLEAR 5000 est un système de filtration de passage avec appareil de préclarification à UVC intégré pour la filtration bio-mécanique de l'eau pour des températures comprise entre +4°C  et +35°C. Il est exclusivement prévue à des fins privées pour le nettoyage des bassins de jardin avec ou sans poissons. Le filtre de passage ne peut être utilisé qu'avec une pompe externe de filtration Pondovario 1500 ou 2500, faisant partie du kit .

Caractéristiques:



longeur du câble dimensions puissance débit maxi hauteur maxi
10 m 385 x 285 x 370 mm 25w (230 V/50 hz) 1500l/h 1.9m

Nettoyage :

Sortir la pompe de l'eau, dévisser l'embout du tuyau à étage avec joint torique du filetage de raccordement. Faire bouger le corchet du carter de filtre, ouvrir le carter et retirer la pompe. Dévisser le carter de la pompe, retirer la turbine, nettoyer le carter de la pompe, la turbine et le cartr du filtre à l'eau claire et avec une brosse.

Composition du kit de filtration de bassin MULTICLEAR 5000:





  • 1 filtre de passage
  • 1 pompe de filtration PONDOVARIO 1500 ou 2500
  • 1 tuyau flexible de 3mde longueur

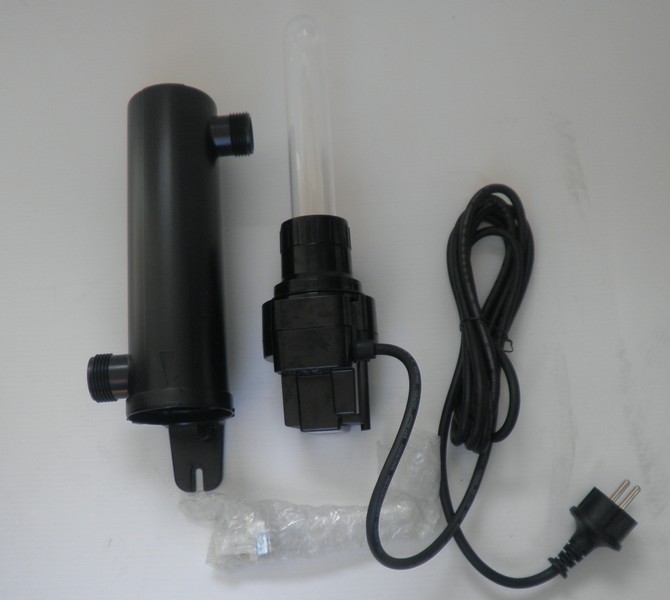

  • 1 appareil de préclarification à UVC
  • 2 vis (M5 X 10 mm)
  • 1 embout à étage avec joint d'étanchéité
  • 1 élément coudé d'entrée avec joint d'étanchéité


Montage de l'appareil de préclarification à UVC:



Soulever le couvercle de filtre en retirant les deux attaches du couvercle. Tourner la tête de l'appareil dans le sens inverse des aiguilles d'une montre jusqu'à la butée et la retire avec précaution. Introduire les deux vis dans les orifices du carte UVC et placer sur le couvercle de filtre.visser par en dessous une rondelle plate et un écrou sur chaque vis.Visser l'embout à étages avec joint d'étanchéité sur la sortie UVC.

Mise en place du filtre :

  • Placer le filtre de passage à l'abri des inondation et si possible, en position horizontale à au moins 2 mètre de la berge sur un sol plat et solide au dessus du niveau d'eau.
  • La sortie doit se trouver à 1 m max au dessus de la surface du bassin.
  • Ne pas soumettre l'appareil au rayonnement solaire direct.
  • Veilller à laisser un accès libre au couvercle pour l'entretien de ce dernier.
  • Mettre en place la pompe de filtration si possible en position horizontale dans l'étang, sur une surface stable et exempte de vase, de manière à ce qu'elle soit totalement immergée à une profondeur maxi de 2 m sous l'eau.
  • Le raccordement de l'entrée UVC à la sortie de la pompe se fait par le flexible fournis.
  • Il est possible de raccorder sur la sortie du filtre un tuyau d'écoulement HT (DN50) ou un flexible 2" avec collier de serrage.
  • Attention ! Ne jamais utiliser l'appareil sans débit d'eau !

Installation de la lampe:

Tourner la vis de serrage sur l'appareil de préclarification à UVC dans le sens inverse des aiguilles d'une montre, et retirer le verre à quartz avec le joint torique par l'avant en effectuant un léger mouvement de rotation, placer la lampe UVC, remettre le joint torique sur le verre à quartz et l'introduire dans la tête de l'appareil jusqu'à la butée. Le joint torique doit être pressé dans la fente comprise entre le tête d'appareil et le verre à quartz.Tourner la vis de serrage dans le sens des aiguilles d'une montre et serrer fermement à la main. Positionner le grand joint torique devant le rebord de la tête d'appareil. faire glisser prudemment et avec une légère pression la tête de l'appareil dans le carter. Les tenons se trouvant sur le carter doivent s'engager dans les rainures du verrouillage à baïonnette. En excerçant une légère pression , tourner la tête de l'appareil dans le sens des aiguilles d'une montre jusqu'à la butée(les 2 flèches se trouvant sur le carter et sur la tête de l'appareil doivent coïncider).

Remarque

  • Grâce à un commutateur de sécurité intégré, la lampe ne s'allume que lorsque le montage de l'appareil est complètement terminé.
  • Il est nécessaire de remplacer la lampe UVC après environ 8000 heures de service.
  • N'employer que des lampes dont la désignation et la puissance correspondent aux indications fournis sur la plaque signalétique.
  • Attention aux rayon ultraviolet qui peuvent être dangereux pour les yeux et la peau.
🍪
